Fundstücke

Dieses Bild stammt aus dem Jahre 1973. Als Schüler der Filmhochschule habe ich in Paris auch viel fotografiert - unter anderem nichtsahnend diesen netten Herrn mit schönem Auto und Schofför. Dem Herrn hat's nicht gefallen - er hat den Film beschlagnahmt. Das war durchaus rechtens. Er kannte sich in Copyright-problemen sogar wesentlich besser aus als ich und händigte mir später die entwickelten Negative aus - natürlich ohne das hier abgebildete. Galanterweise war auch ein vollständiger Bogen Kontaktkopien dabei - davon stammt die hier gezeigte Reproduktion...

Ach ja: der nette Herr war Raymond Danon - Produzent von mittlerweile über 60 erfolgreichen Filmen - vor allem mit Luis de Funès alias Balduin...

Raymond_Danon

In der Hinterlassenschaft meines älteren Bruders habe ich das unten abgebildete Foto von Ursula Andress gefunden.
Es stammt wohl aus den sechziger Jahren und ist von ihr selbst unterzeichnet.

Ursula Andress



Reparaturanleitungen

Fuji Finepix S5000

Ich habe lange und oft mit dieser Digitalkamera fotografiert und mich damit eigentlich sehr wohl gefühlt - allen Unkenrufen zum trotz. Auch mit den Resultaten war ich im Rahmen der Spezifikationen stets sehr zufrieden. Das Unglück begann aber vor ca. 18 Monaten: bei jedem Akkuwechsel verlor die Kamera sämtliche Einstellungsdaten: Datum und Zeit, Bildgrösse und andere individuelle Kameraeinstellungen. Einzig die fortlaufende Bildnummerierung blieb zum Glück... Damals war im Internet noch nicht viel darüber zu lesen und ich dachte an einen singulären, doofen, kaum reparaturwürdigen Defekt, mit dem ich mehr schlecht als recht leben konnte. Mittlerweile haben sich nun die Berichte über genau diesen Defekt derart gehäuft, dass auch laut über die Ursache spekuliert wird. Von interner Stützbatterie über gealterte Goldcaps bis zu nicht mehr beschreibbaren Speichern wird vieles vermutet - Fuji selbst repariert scheinbar den Defekt für teures Geld - ohne sich jeweils über die genauen Ursachen zu äussern.

Am kompetentesten schien mir folgende Aussage aus einem Forum:
"This is untrue about the chip being faulty. There is a backup battery as listed in the workshop repair manual. Fuji p/n FZ04704-100. This doesn't render any real results in google but you can use HB414-II06E. This battery is soldered to the motherboard CB1117-A101 DCST so it will take some skill to replace without destroying the new battery with the heat from soldering. I have spares if somebody wants theirs repaired. I'll do it for $50USD. email me: spisee at g mail . c om or post reply.
Hope this is of help to somebody who has been misguided by some misinformation. Cheers, Matt"

Da ich mir inzwischen eine Nikon gekauft habe stand einer Selbstreparatur der Fuji eigentlich nichts mehr im Wege - und siehe da: im hintersten Teil der untersten Platine ist tatsächlich eine kleine Stützbatterie fest eingelötet.Dank dieser unverfrorenen Frechheit werde ich sicher NIE, nie mehr ein Gerät von Fuji anschaffen. Da reichlich Platz vorhanden ist habe ich die neue Batterie an ein dünnes Kabel angelötet und dermassen herausgeführt, dass ein erneutes Ersetzen recht Problemlos gehen wird. Die Batterie hat allerdings eine zig-mal grössere Kapazität, so dass ein weiterer Wechsel wohl dahinfällt (und die Kamera vermutlich beim 9'999igsten Bild eh einen von Fuji vorprogrammierten Tod sterben wird...)

Hier ein Kurzbeschrieb der Reparatur:

-

Akkus, Speicherkarte entfernen.


- 5 Schrauben lösen: 2 rechts, 2 unten, 1 links
-

Kamerarückteil vorsichtig abheben. Vorsichtig, weil a) ein Verbindungsflachkabel besteht und weil b) bei den [Serienbild/EV-werte-Schalter] Kunststofflaschen sind, die klemmen.


- Flachbandkabel aus Stecker ziehen: Presslasche beim Kabel sanft anheben und dann leicht hochdrehen
- Akkufach demontieren (1 lange Schraube unten neben Akkufachdeckelscharnier). Vorsichtig anheben, dann herausziehen
- Kabel von Suchermonitor ausstecken und Suchermonitor herausziehen
- Flatscreen abschrauben - 2 Schrauben, Flachbandkabel vorsichtig ausstecken
- Alle verbleibenden Kabel ausstecken. Obere Platine an der Ostseite sanft anheben: vielpolige Steckverbindungzur zur unteren Platine trennen. Videoausgang & USB-anschluss ausfädeln, Platine gegen Kameraboden hin abdrehen und unterseitiges Flachbandkabel ausstecken. Platine weglegen
- Bei verbleibender Platine alle Kabel lösen. Abschrauben und herausnehmen.

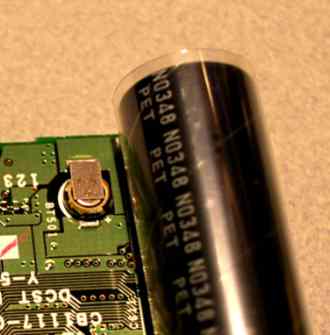

- Auf der Rückseite sieht man unten neben dem Blitzelko die kleine Batterie. Diese Auslöten und 15 cm feines Litzenpaar anlöten. Polung merken - ist auf print angeschrieben. Kabel entlang des Elkos in die Höhe führen und Platine wieder einschrauben.
- Alles rückwärts zusammenbauen. Kein Kabel vergessen. Platinenverbindung satt zusammendrücken. Flatscreen im Winkel ausrichten vor dem Anschrauben.
- Akkufach wieder einsetzen
- Angelötete Litze über Akkufach verlegen, mit feiner Schneidzange etwas Kunststoff wegschneiden (beim roten Akkukabel. Ebenfalls feine Kerbe in Verstärkungsrippe schneiden. Litzenkabel dort durchführen in den vorhandenen Freiraum.
-

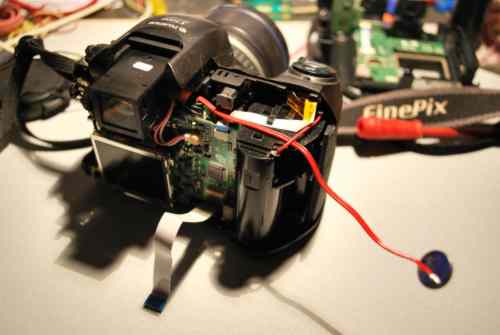

Neue Batterie anlöten. Ich habe eine populäre 3V - CR 1225 genommen. Wenn man das Kamerarückteil von innen gesehen betrachtet, so ist links ein kleines Abteil, das für nichts gebraucht wird und ideal ist für die Batterieaufnahme. Kabel so kürzen, dass alles passt und Knopfzelle richtig gepolt anlöten. (ganz fein anfeilen, verzinnen und kurz löten)


-

Nochmals alle Verbindungen überprüfen, kein Kabel vergessen (ausser zur Rückwand - für Test unnötig).
Testen: Akkus einsetzen, einschalten - upahlallalah --> nichts geht mehr...Und warum wohl ? --> es hat eben einen kleinen Sicherheitsschalter der verhindert, dass die Speicherkarte bei laufender Kamera gewechselt werden kann und an sich vom noch fehlenden Kamerarückteil betätigt wird. Kleiner Schalter oberhalb des Cardslots drücken, einschalten: aha, jetzt geht alles ! Akkus wieder raus !


- Flatscreen & Fenster gut putzen, Kamerarückwand Kabel anschliessen und zusammensetzen. Batterie in beschriebenes Fach versorgen.
- Zusammenschrauben - Speicherkarte, Akkus rein - alles Einstellen - Geniessen

Wen's interessiert - ich habe noch mehr Fotos (allerdings schlechte..).
